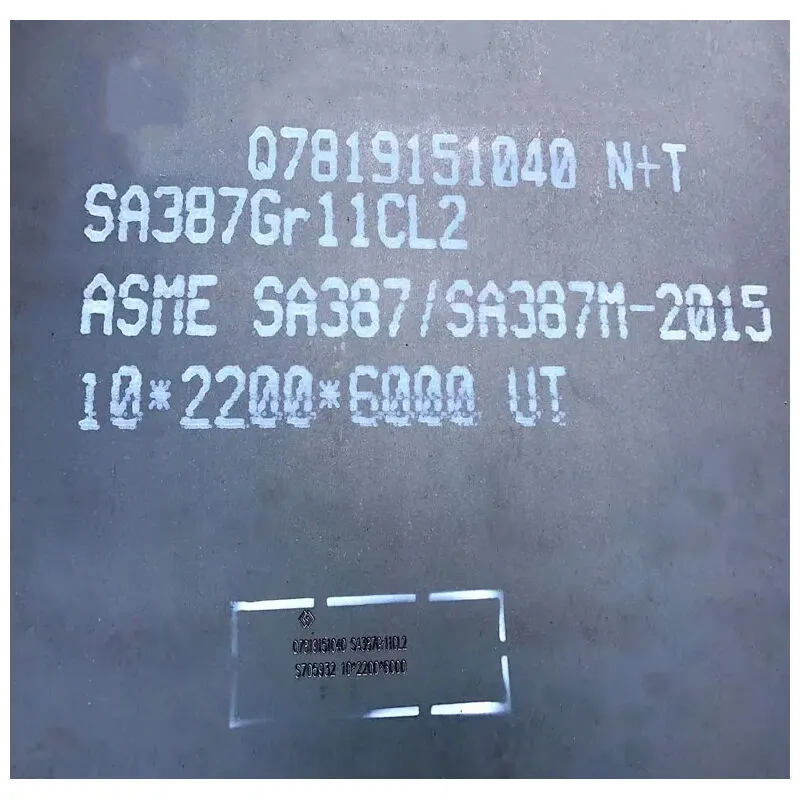

製品概要
SA387 合金鋼圧力容器プレートは、ASTM A387 / ASME SA387 規格に従って製造されたクロム-モリブデン合金鋼板です。複数のグレードがあり、ボイラー、圧力容器、熱交換器、製油所設備に高温強度、耐圧性、優れた溶接性を提供します。-
技術仕様
|
アイテム |
仕様 |
|
製品グレード |
Gr. 2、Gr. 5、Gr. 9、Gr. 11、Gr. 12、Gr. 21、Gr{6}}L、Gr. 22、Gr. 22L、Gr. 91 |
|
標準 |
ASTM A387 / ASME SA387 |
|
利用可能なクラス |
クラス1、クラス2 |
|
厚さ |
4.8 ～ 250 mm (3/16 インチ ～ 10 インチ)、ご要望に応じてより重いプレート |
|
幅 |
1,000～4,000mm |
|
長さ |
3,000～18,000mm |
|
配送条件 |
焼入れ焼戻し(N+T)、焼入れ焼戻し(Q+T) |
|
エッジタイプ |
ミルエッジ(ME)、トリムエッジ(TE) |
|
表面状態 |
圧延、ショットブラスト、下塗り、酸洗い（オプション） |
化学組成
|
学年 |
C |
S |
P |
ん |
Cr |
モー |
シ |
V |
|
グル. 2 |
0.05-0.21 |
0.025 |
0.025 |
0.55-0.80 |
0.50-0.80 |
0.45-0.60 |
0.15-0.40 |
- |
|
グル. 5 |
0.15 |
0.025 |
0.025 |
0.30-0.60 |
4.00-6.00 |
0.45-0.65 |
0.5 |
- |
|
グル. 9 |
0.15 |
0.025 |
0.025 |
0.30-0.60 |
8.00-10.00 |
0.90-1.10 |
1.00 |
0.04 |
|
グル. 11 |
0.05-0.17 |
0.025 |
0.025 |
0.40-0.65 |
1.00-1.50 |
0.45-0.65 |
0.50-0.80 |
- |
|
グル. 12 |
0.05-0.17 |
0.025 |
0.025 |
0.40-0.65 |
0.80-1.15 |
0.45-0.60 |
0.15-0.40 |
- |
|
グル. 21 |
0.05-0.15 |
0.025 |
0.025 |
0.30-0.60 |
2.75-3.25 |
0.90-1.10 |
0.5 |
- |
|
グレー. 21ル |
0.10 |
0.025 |
0.025 |
0.30-0.60 |
2.75-3.25 |
0.90-1.10 |
0.5 |
- |
|
グル. 22 |
0.05-0.15 |
0.025 |
0.025 |
0.30-0.60 |
2.00-2.50 |
0.90-1.10 |
0.5 |
- |
|
グレー. 22ル |
0.1 |
0.025 |
0.025 |
0.30-0.60 |
2.00-2.50 |
0.90-1.10 |
0.50 |
- |
|
うーん. 91* |
0.08-0.12 |
0.010 |
0.020 |
0.30-0.60 |
8.00-9.50 |
0.85-1.05 |
0.20-0.50 |
0.18-0.25 |
機械的性質
|
抗張力 (クシ) |
抗張力 (MPa) |
降伏強さ (クシ) |
降伏強さ(MPa) |
伸長 2 インチ (%) |
||
|
A 387 グレード 5 |
クラス1 |
60-85 |
415-585 |
30 |
205 |
18 |
|
クラス2 |
75-100 |
515-690 |
45 |
310 |
18 |
|
|
A 387 グレード 9 |
クラス1 |
60-85 |
415-585 |
30 |
205 |
18 |
|
クラス2 |
75-100 |
515-690 |
45 |
310 |
18 |
|
|
A 387 グレード 11 |
クラス1 |
60-85 |
415-585 |
35 |
240 |
22 |
|
クラス2 |
70-90 |
485-620 |
45 |
310 |
22 |
|
|
A 387 グレード 12 |
クラス1 |
50-80 |
380-550 |
33 |
230 |
22 |
|
クラス2 |
65-85 |
450-585 |
40 |
275 |
22 |
|
|
A 387 グレード 22 |
クラス1 |
60-85 |
415-585 |
30 |
205 |
18 |
|
クラス2 |
75-100 |
515-690 |
45 |
310 |
18 |
主な利点
クロム-モリブデン合金組成により、高温-}での使用に耐える信頼性の高い機械的強度が得られます。
優れた溶接性により製作時間を短縮し、生産効率を向上させます。
熱処理された納品条件により、製造前に一貫した機械的特性が保証されます。
幅広いサイズが利用できるため、二次加工が最小限に抑えられ、材料の利用率が向上します。
代表的な用途
- 圧力容器
- 工業用ボイラー
- 熱交換器
- 石油化学反応器
- 水素処理装置
- 製油所プロセス装置
処理サービス
|
サービス |
説明 |
|
CNCプレート切断 |
お客様の寸法に合わせてフレーム、プラズマ、またはレーザー切断します。 |
|
面取り |
図面の要件に従って溶接ベベルを加工します。 |
|
エッジミリング |
製造のための精密なエッジの準備。 |
|
掘削 |
ボルト穴と組み立て要件のための CNC ドリル加工。 |
|
表面ショットブラスト |
ミルスケールを除去し、コーティングの密着性を向上させます。 |
|
プライマーコーティング |
一時的な腐食防止のためにショッププライマーを塗布しました。 |
品質保証
品質管理プロセス
- 原料化学組成検証（発光分析装置）
- 製鋼工程管理
- 圧延厚さ検査
- 熱処理パラメータのモニタリング
- 引張強度試験
- 降伏強度試験
- 伸び試験
- シャルピー V-ノッチ衝撃試験（指定された場合）
- 硬さ試験
- ASTM A578 または EN 10160 に準拠した超音波試験 (UT)
- API 934 による厳しい水素サービスのテスト (リクエストに応じて)
- 寸法検査
- 表面欠陥検査
- 材料の識別と熱番号のトレーサビリティ
- 出荷前の最終検査
認証
|
認証 |
意味 |
|
ASTM A387 |
クロム-モリブデン合金鋼圧力容器プレートの標準仕様。 |
|
ASME SA387 |
ボイラーおよび圧力容器コードに基づく圧力容器用途に関する ASME 仕様。 |
|
ASME ボイラーおよび圧力容器コード セクション II |
ASME 圧力機器製造の材料要件。 |
|
英語10204 3.1 |
メーカー-が試験結果を記載した材料検査証明書を発行しました。 |
|
英語10204 3.2 |
第三者が立会した材料検査証明書。- |
|
ISO9001 |
製造工程における品質マネジメントシステム認証。 |
梱包と配送
輸出梱包:木製サポートまたは輸出用スチールパレットでバンドルされたスチールストリップ。
防錆：-防錆油、防水紙、プラスチック フィルム、耐航性のある包装が利用可能です。
プレートの分離:安全な荷降ろしのためにプレートの間にスチール製スペーサーを配置。
識別：完全なトレーサビリティを実現するヒート番号、プレート番号、グレード、サイズ、バッチラベル。
ロード方法:プレートの寸法に応じて、コンテナ積みまたはバルク船輸送。
配送方法:注文数量に応じて、FCL、LCL、ブレークバルク、またはバルク容器を提供します。
よくある質問
